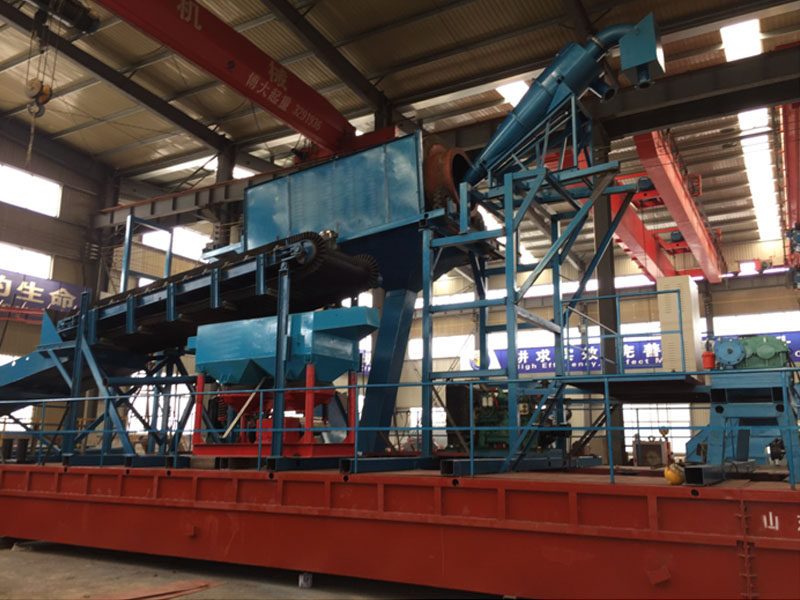

100-150方河道寶石重選礦設備流程概述Description of the process：
流程：原料通過挖斗進入滾筒篩內進行篩選分級為：0-5mm、5-20mm、>20mm三種規格。
>20mm的物料通過廢料桿直接排出至廢料區域；
0-5mm的物料排入泵箱內，經沙泵打入離心機內進行選別；
5-20mm的物料排入2臺跳汰機內進行選別。
100-150方河道寶石重選礦設備下挖深度Dig Deep：12m，原礦處理量Processing capacity：每小時100-150立方
100-150方河道寶石重選礦設備設備技術參數Technical parameter

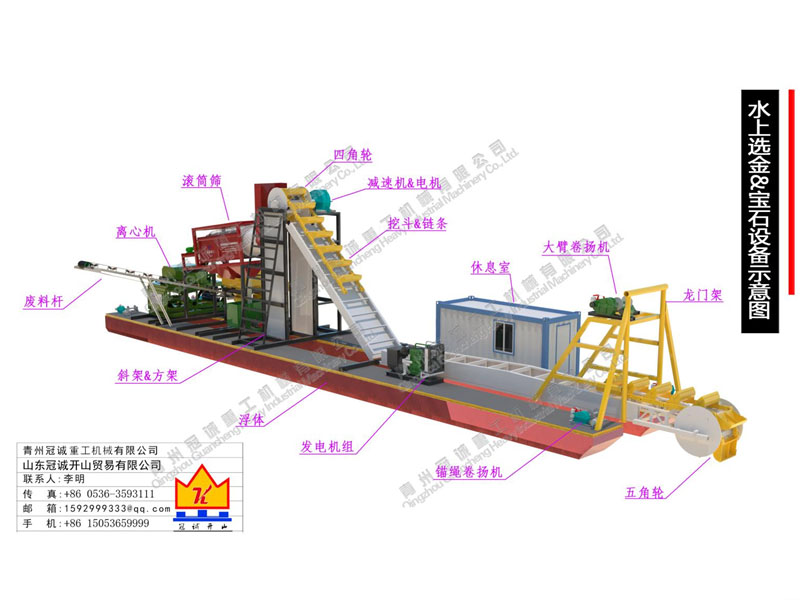

【100-150方河道寶石重選礦設備水上設備參數】
|
名稱 |
規格 |
功率 |
數量 |
備注 |
|
|
方架浮體 |
總長度約33米，單寬2.4米，高1.02米；面板4mm花紋板，底板、側板6mm |
- |
1條 |
|
|
|
斜架浮體 |
總長度約33米，單寬1.8米，高1.02米；面板4mm花紋板，底板、側板6mm |
|
1條 |
|
|
|
龍門架 |
|
- |
1套 |
|
|
|
挖斗 |
挖斗 |
挖斗型號70型 |
55 |
1套 |
鏈條：約138條，約40KG/條，單厚3CM，總厚度9CM |
|
鏈條 |
材質：鑄鋼（錳13） |
||||
|
大臂 |
兩節臂 |
||||
|
水下五角輪 |
|
||||
|
水上四角輪 |
|
||||
|
方架&斜架 |
主材料：200*200H鋼 |
||||
|
動力系統 |
減速機型號：1000#（鐵殼焊接） |
||||
|
滾筒篩 |
滾筒篩 |
無軸篩 |
15 |
1套 |
|
|
料斗 |
料斗采用8mm板 |
||||
|
支架 |
支架采用15#方管 |
||||
|
廢料桿 |
B600*12m |
7.5 |
1套 |
|
|
|
大臂卷揚機 |
500#減速機 |
15 |
1臺 |
|
|
|
主錨 |
350#減速機 |
5.5 |
1臺 |
|
|
|
副錨 |
250#減速機 |
3KW*4 |
4臺 |
|
|
|
水泵 |
|
7.5*2 |
2臺 |
|
|
|
跳汰機 |
|
7.5 |
1臺 |
|
|
|
離心機 |
1200#臥式全自動排礦 |
21.5 |
1套 |
PLC電腦控制 |
|
|
離心泵 |
|
5.5 |
1臺 |
|
|
|
沙泵&泵箱 |
離心機供料用，4寸 |
11 |
1套 |
|
|
|
休息室 |
簡易板房 |
|
2間 |
含2臺掛式空調 |
|
|
發電機組 |
250KW康明斯 |
|
1臺 |
|
|
|
配電柜 |
降壓啟動 |
|
1套 |
開關品牌：正泰 |
|
|
總功率 |
裝機功率：約170KW |
||||
注：四角輪動力電機為山東華力，其余為山東榮城電機；減速機產地：淄博博山。
